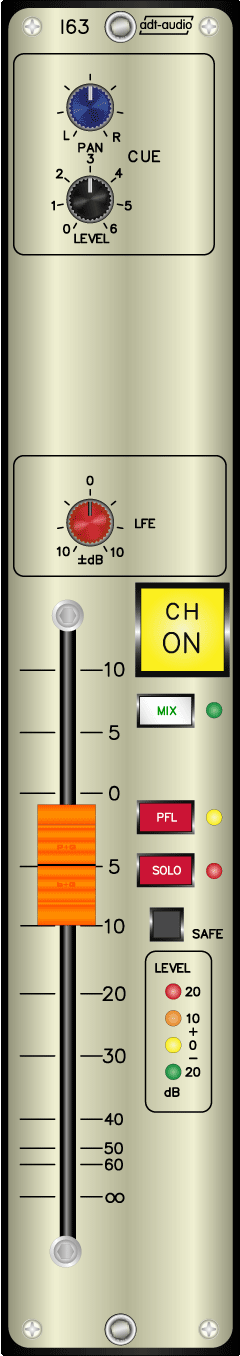

Surround Eingangskanal I63

Der 5.1-Eingangskanal I63 ist zum Einbau in INTEGRATOR Main-Frames oder Extention-Frames geeignet. Er dient als sechskanaliger Linieneingang zur Zumischung kompletter 5.1-Subgruppen oder sonstiger sechskanaliger Signalquellen. Seine 6 Eingänge sind kompatibel mit der Normalverkabelung der Rahmen, wodurch der I63 auf jedem beliebigen Platz eingesetzt werden kann. Hierzu werden neben den beiden Eingangsanschlüssen die Einschleifpunkte verwendet.

Eingang

Der I63 ist mit einem erdsymmetrisch ausgeführten sechskanaligen Eingang ausgestattet. Der Eingang ist fest auf 9 dB gepegelt. Zur Anpassung des Pegels des LFE-Kanals dient ein Regler mit einem Stellbereich von ± 10 dB.

Regler, PFL und Solo

Eine PFL-Schaltung und eine hiervon völlig getrennte Solo-Logik sind vorhanden. Über PFL kann der Eingang des Reglers direkt abgehört werden, ohne den Signalweg zu beeinflussen. Die Solo-Logik arbeitet als ‚Solo in Place’. Alle Kanäle, bei denen Solo nicht aktiviert ist, werden durch die Solo-Funktion stumm geschaltet. Die Stummschaltung wirkt auf den Hauptsignalweg. Nicht abgeschaltet werden der Cue-Weg und der PFL-Abgriff. Mit der Taste SAFE kann der Kanal aus der Soloschiene herausgenommen werden. Er wird dann von Solo nicht mehr abgeschaltet und kann kein Solo mehr auslösen. Die Leuchtdrucktaste CH-ON schaltet den kompletten Kanal ein.

Die Regelung des Pegels erfolgt über einen 100-mm-VCA-Flachbahnsteller mit 10 dB Einstelldämpfung. Vom Ausgang des Reglers wird das Signal über die MIX-Taste auf die 5.1-Summenschienen geführt.

Abzweige

Ein Stereo-Cueweg, der fest vor Regler geschaltet ist, ist vorhanden. Der Stereo-Cueweg ist mit einen Levelpoti und einem Pan-Pot ausgeführt. Der Cueweg wird mit dem Stereo-Signal einer im I63 integrierten Stereo-Downmix-Matrix angesteuert.

Der Pegel am Eingang des Reglers wird durch eine Ledkette mit 4 Leuchtdioden angezeigt. Angezeigt wird der Spitzenpegel des lautesten Kanals.

Wird der I63 zusammen mit Stereo-Summeneinheiten des Typs I52 verwendet, so nur die beiden Frontkanäle L und R angesteuert.

HOME - INDEX


	INTEGRATOR-SYSTEM I63 EINGANGSKANAL 5.1 NACH 5.1 FÜR INTEGRATOR MAIN-FRAME
		Blockschaltbild
		Technische Daten

	5.1-Line-Eingang 100 mm Hauptregler LFE-Pegel ± 10 dB regelbar PFL und Solo in Place Channel On-Taste Stereo-Cue-Weg mit Level und Pan Pegelmesser mit 4 Leuchtdioden
