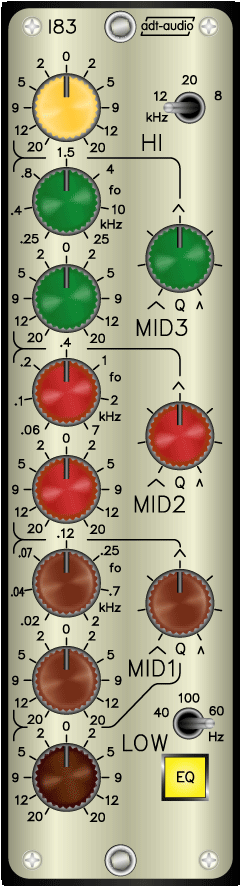

I83 BEST-SOUND
AUFWENDIGER 5-BAND-EQ FÜR 4HE-KASSETTENTRÄGER
Der I83 ist ein 5-Band-Equalizer der Spitzenklasse mit besten klanglichen Eigenschaften und großen Stellbereichen nach dem seit vielen Jahren bewährten Konzept der adt-audio-EQ’s. Die auf aktiven Wien-Robinson-Brückenschaltungen beruhen EQ’s verhalten sich auch bei extremen Eingriffen in die Signalstruktur gutmütig. Sauberste, klare Höhen und voluminöse, klar zeichnende Bässe machen die Arbeit mit unseren Equalizern zu einem Vergnügen. Mit seinen drei vollparametrischen Bändern überstreicht der I83 den Frequenzbereich von 20 Hz bis 25 kHz und ermöglicht Klangbeeinflussungen von unbekannten Dimensionen. Der I83 wird in einer Reihe von Eingangsmodulen der Mischpultserien 5MT-D und 5MT-MR eingesetzt und ist in tausenden von Exemplaren im Einsatz.
Drei der fünf EQ-Bänder sind vollparametrisch ausgeführt und arbeiten als Glockenfilter mit unabhängig regelbarer Frequenz und Güte. Die Mittenfrequenzen sind um den Faktor 100 verstimmbar. Die Bänder MID 1 und MID 2 deren Mittenfrequenzen bis 20 Hz bzw. bis 60 Hz herunter reichen ermöglichen die steilflankige Beeinflussung von Bass-Drum und Bass. Durch die doppelte Eingriffsmöglichkeit im Tiefbassbereich ergeben sich Möglichkeiten in der Gestaltung von Bassklängen, die Sie selbst erfahren müssen, um zu wissen, wovon wir hier reden. Durch die hohe Phasentreue der Wien-Robinson-EQ’s lassen sich druckvolle, präzise differenzierbare Bassfundamente mit klarer Trennung von Bass und Bass-Drum mit ein paar Handgriffen erzeugen.
Das MID3-Band lässt sich bis 25 kHz verstimmen und ermöglicht schmalbandige Filterungen bis über die obere Grenze des Übertragungsbereiches. In diesem Bereich ergeben sich zahlreiche Einstellungsmöglichkeit zur Aufhellung und zur Betonung von Formanten. Da die Wien-Brücken-Schaltungen sich in ähnlicher Art wie traditionelle LC-Filter verhalten sind die EQ’s frei von Klirr-, Intermodulations- und TIM-Verzerrungen. Extreme Anhebungen bleiben sauber und kristallklar und werden dadurch überhaupt erst möglich.
Die Frequenzbereiche sind für MID 1 von 20 Hz bis 2 kHz, für MID 2 von 50 Hz bis 7 kHz und für MID 3 von 250 Hz bis 25 kHz ausgelegt. Durch die starke Überlappung sind eng nebeneinander liegende Filterung mit 3 Bändern in einem sehr großen Frequenzbereich möglich. Der Regelbereich der Güte ermöglicht Bandbreiten von ca. 3 Oktaven bis zu einer Terz.
Der HI- und der LOW-EQ sind auf die am meisten benötigten Filtercharakteristika voreingestellt und ermöglichen mit ein paar Handgriffen die Durchführung von Standardfilterungen.
Der HI-EQ kann auf 3 verschiedene Charakteristika umgeschaltet werden. In der Stellung 20 kHz arbeitet er als weicher ‚Kuhschwanz’-EQ mit einem Auslauf der Kurve oberhalb von 20 kHz. Damit entsteht ‚Glanz’ in den Höhen mit einem Handgriff. In den Stellungen 12 kHz und 8 kHz ändert sich die Charakteristik des HI-EQ’s in eine weiche Glockenkurve, deren schwach ausgeprägtes Maximum bei 12 bzw. 8 kHz liegt. Diese Einstellung produziert eine druckvolle, saubere und weiche Höhenanhebung.
Der LOW-EQ arbeitet immer als Glockenkurve, In diesem Frequenzbereich würde ein ‚Kuhschwanz’-Filter nicht nur den Bassbereich beeinflussen, sondern bis in den Trittschall und Subsonic-Bereich Anhebungen produzieren, die alle Störgeräusche, die dort liegen natürlich mitverstärkt. Die Güte des LOW-EQ liegt bei ca. 1. Seine Mittenfrequenz lässt sich zwischen 100 Hz, 60 Hz und 40 Hz umschalten.
Alle Bänder sind in ihrem klanglichen Verhalten auf die in den jeweiligen Frequenzbereichen optimalen Grundcharakteristika abgestimmt. Der Höhenbereich ist auf ein weiches Verhalten optimiert. Der Schwerpunkt des oberen Mittenbereiches liegt auf Brillanz während der untere Mittenbereich und der Bassbereich auf Festigkeit und Transparenz ausgelegt sind.
Ein Hardbypass verbindet Ein- und Ausgang des Gerätes, solange die Taste EQ nicht gedrückt ist.
Der I83 ist für den Einbau in INTEGRATOR Rahmen mit 4 Höheneinheiten ausgelegt.
Optionen
-s Eingang und Ausgang symmetrisch-erdfrei
