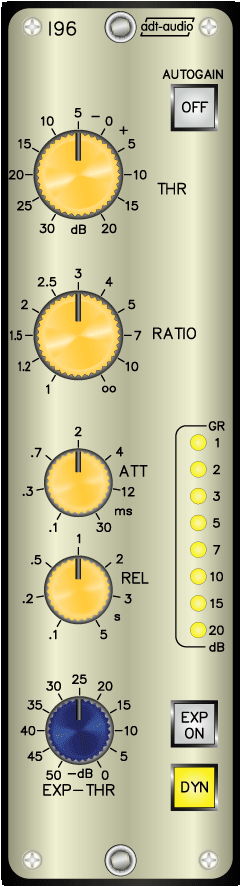

I96
STEREO-DYNAMIC-EINHEIT MIT COMPRESSOR UND EXPANDER FÜR 4HE-KASSETTENTRÄGER
Der I96 ist eine effektive Stereo-Dynamikeinheit mit einfachster Bedienung. Das Gerät entspricht in seinen Eigenschaften und der Bedienung der Mono-Ausführung I95 und wird in vielen Mischpult-Stereo-Eingangsmodulen unterschiedlicher Serien eingesetzt. Die klanglich hervorragenden Geräte ermöglichen eine effektive Dynamikbearbeitung jedes Stereo-Programmaterials. Der Schwerpunkt dieser Gerätereihe liegt im Gewinn von Lautheit, der universellen Verwendbarkeit und einfachster Bedienung.
Die Regelbereiche sind auf ‚12-Uhr-Betrieb’ ausgelegt. Eine Einstellung aller Regler auf ‚12 Uhr’ führt bei den meisten Anwendungen sofort zu einem guten, druckvollen Klangbild. Dieses aus der Technik der Dynamikeinheiten in Mischpulteingangszügen stammende Prinzip hat sich in der Praxis bewährt. Hier kommt es darauf an, schnell und effektiv eine große Anzahl von Kompressoren einzustellen und zu überwachen. Hierbei müssen die Geräte ein gutmütiges Verhalten bei allen Arten von Programm haben und mit wenigen Bedienelementen schnell ein beste Ergebnisse liefern. Die Stereo-Ausführung arbeitet mit perfekten Gleichlauf. Exakt gleiche RMS-Wandler für beide Stereo-Kanäle ermöglichen hohe Kompressionsraten ohne Veränderungen der Stereobasis und der Ortbarkeit. Der Kanal dessen Augenblickspegel höher ist, bestimmt die für beide Kanäle identische Regelung. Selbstverständlich kann das Gerät auch für die Bearbeitung von Monosignalen verwendet werden.
Das Gerät ist mit erdsymmetrischen oder symmetrischen erdfreien Ein- und Ausgängen lieferbar. Die Einheit verfügt über einen Hardbypass, der Ein- und Ausgang durchschaltet, solange die Taste DYN nicht betätigt wird. Die Regelung erfolgt durch VCA’s. Die Regelschaltung arbeitet vorwärts geregelt, wodurch schnellste Einschwingzeiten und exakt lineare Kennlinien realisiert werden können.
Kompressor
Der Threshold kann im Bereich zwischen + 20 dB und – 30 dB verstellt werden. Der Regelbereich des Ratioreglers reicht von 1 (Kompressor inaktiv) bis oo (Limiterbetrieb). Alle Einsatzbereiche, von der weichen ‚Aufholkompression’ bis zum Limiterbetrieb sind durch diese Regelbereiche abgedeckt. Der Releaseregler ermöglicht die Einstellung der Erholzeit in einem Bereich von 100 ms bis zu 5 Sekunden. Der Attackregler hat einen Bereich von 0.1 ms bis zu 30 ms. Alle Anwendungen vom Limiterbetrieb mit kurzer Attackzeit bis zur weichen Kompression mit langen Einschwingzeiten können eingestellt werden. Der Verstärkungsverlust, der sich durch die gewählte Einstellung ergibt, wird durch eine perfekt arbeitende Autogainschaltung kompensiert. Diese Schaltung berücksichtigt die Stellungen von Threshold, Ratio und Attack und hält den Ausgangspegel im Bereich von weniger als einem dB konstant. Für den Einsatz des Gerätes als Spitzenwertbegrenzer ist die Autogain-Funktion eher hinderlich. Eine Verringerung des Threshold-Wertes führt mit Autogain ja nicht mehr zu einem eindeutigen Erkennen des Einsatzes der Regelung. Da Ausgangpegel bleibt konstant. Daher kann die Autogainfunktion abgeschaltet werden.
Expander
Der Expander dient im Wesentlichen zur Unterdrückung von Störungen, die durch die Kompression hervorgehoben werden. Von großer Wichtigkeit ist die Attackzeit des Expanders, die bestimmt ob sein Einsatz nachteilige Konsequenzen hat oder nicht. Eine zu geringe Attackzeit bewirkt ein langsames Einblenden des Signals nach Pausen, in denen der Expander abgeregelt hat. Dadurch wird die Klangcharakteristik des Signals negativ beeinflusst.
Der Expander des I96 wird nur durch einen Threshold-Regler bedient. Die Kennlinie der Expansion ist logarithmisch ausgeführt. Je weiter der Eingangspegel unter den eingestellten Threshold sinkt, um so größer wird die Ratio. Dieses Prinzip ermöglicht einen weichen Einsatz der Regelung bei gleichzeitig großer Effektivität in Bezug auf die Unterdrückung von Störungen. Die Attackzeit ist immer kurz, die Releasezeit wird programmabhängig verändert. Die Taste EXP-ON schaltet den Expander ein.
Die Anzeige der Verstärkungsreduktion erfolgt gemeinsam für Compressor und Expander durch eine Leuchtdiodenkette mit 8 Leuchtdioden in einem Bereich bis zu 20 dB.
Der I96 ist für den Einbau in INTERGRATOR Rahmen mit 4 Höheneinheiten ausgelegt. Eine Monoversion dieses Gerätes ist unter der Bezeichnung I95 verfügbar..
Optionen
-s Eingang und Ausgang symmetrisch-erdfrei
